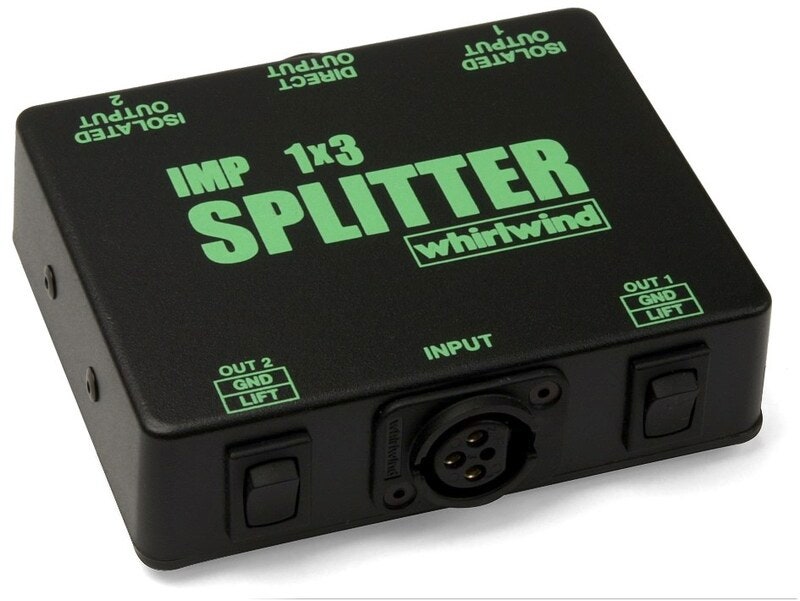

Whirlwind IMP-1x3 SPLITTER
Artikkelnummer 1958300Passiv linjesplitter, 1 inngang til 3 utganger, 1 direkte utgang, 2 transformatorisolerte utganger, individuell Ground Lift, 6 dB lavere nivå på isolerte utganger, galvanisk isolering
Whirlwind SP1X3LL – passiv 1-til-3 linjesplitter med transformatorisolering og Ground Lift
Whirlwind SP1X3LL er en profesjonell passiv linjesplitter som fordeler ett linjenivåsignal til tre separate utganger. Med én direkte utgang og to transformatorisolerte utganger kan det samme lydsignalet sendes til flere miksere, innspillingssystemer eller andre lydenheter samtidig. De isolerte utgangene bidrar til å forhindre jordsløyfer og forstyrrende brum når utstyr med ulike jordpotensialer kobles til samme signalkilde.
SP1X3LL er utviklet for profesjonelle lydinstallasjoner, livebruk, broadcast og studioarbeid der pålitelig signalfordeling er avgjørende. Hver transformatorisolerte utgang har en egen Ground Lift-bryter for individuell håndtering av jordforbindelsen. Med et maksimalt inngangsnivå på +20 dBu ved 20 Hz og en robust passiv konstruksjon er SP1X3LL en praktisk løsning for distribusjon av linjesignaler uten behov for ekstern strømforsyning.
Funksjoner og fordeler
Fordeler ett linjesignal til tre separate utganger
Whirlwind SP1X3LL har én inngang for linjenivå og tre separate utganger. Én utgang er direktekoblet, mens de to andre er transformatorisolerte. Konstruksjonen gjør det mulig å sende et lydsignal til for eksempel en hovedmikser, et monitoranlegg og en innspillingsenhet samtidig. Dette gir en fleksibel løsning når flere lydsystemer trenger tilgang til samme signalkilde.
To transformatorisolerte utganger
De to isolerte utgangene bruker transformatorer for å gi galvanisk separasjon mellom tilkoblede lydsystemer. Dette reduserer risikoen for jordsløyfer og forstyrrelser som kan oppstå når forskjellige enheter kobles sammen. Transformatorisoleringen er spesielt nyttig når lydsignaler skal distribueres mellom separate miksere, innspillingssystemer eller utstyr som forsynes fra forskjellige elektriske installasjoner.
Separate Ground Lift-brytere for hver isolerte utgang
Hver transformatorisolerte utgang er utstyrt med en individuell Ground Lift-bryter. Funksjonen gjør det mulig å bryte signaljordforbindelsen på den aktuelle isolerte utgangen for å motvirke brum og jordrelaterte forstyrrelser. Siden utgangene kan håndteres uavhengig av hverandre, kan signalfordelingen tilpasses den aktuelle installasjonen uten å påvirke de øvrige tilkoblingene.
Direkte utgang med bevart signalnivå
Den direkte utgangen fører linjesignalet videre uten nivåreduksjonen som finnes på de isolerte utgangene. Dette gjør Direct Out egnet når en tilkoblet enhet skal motta signalet på samme nominelle nivå som inngangen. Den direkte signalveien kan for eksempel brukes til hovedmikseren, mens de transformatorisolerte utgangene sender signalet videre til andre systemer.
6 dB lavere nivå på de isolerte utgangene
De to transformatorisolerte utgangene leverer et signalnivå som er 6 dB lavere enn nivået fra den direkte utgangen. Denne nivåforskjellen er en del av splitterens konstruksjon og bør tas hensyn til når mottakerutstyrets nivåer justeres. Ved å kompensere for forskjellen i det tilkoblede utstyret kan du oppnå en godt balansert signalfordeling.
Passiv konstruksjon uten ekstern strømforsyning
SP1X3LL fungerer helt passivt og krever derfor ingen strømadapter, batterier eller annen ekstern strømforsyning. Signalfordelingen håndteres gjennom den interne koblingen og transformatorene. Den enkle konstruksjonen gir en driftssikker løsning med få innstillinger, noe som er en fordel både i mobile lydsystemer og faste installasjoner.
Håndterer linjesignaler opptil +20 dBu
SP1X3LL er konstruert for profesjonelle linjenivåsignaler og håndterer et maksimalt inngangsnivå på +20 dBu ved 20 Hz. Den høye nivåkapasiteten gjør den egnet sammen med miksere, lydprosessorer og annet profesjonelt lydutstyr. I motsetning til en tradisjonell mikrofonsplitter er SP1X3LL spesielt tilpasset signaler på linjenivå.
Spesifikasjoner
- Produkttype: Passiv linjesplitter
- Modell: Whirlwind SP1X3LL
- Signalfordeling: 1 inngang til 3 utganger
- Signaltype: Linjenivå
- Antall innganger: 1
- Antall utganger: 3
- Direkte utganger: 1
- Transformatorisolerte utganger: 2
- Signalnivå, direkte utgang: Nominelt samme nivå som inngangen
- Signalnivå, isolerte utganger: 6 dB lavere enn den direkte utgangen
- Galvanisk isolering: Ja, på to utganger
- Ground Lift: 2 individuelle brytere
- Maksimalt inngangsnivå: +20 dBu ved 20 Hz
- Signalbehandling: Passiv, transformatorbasert
- Ekstern strømforsyning: Ikke nødvendig
- Bruksområder: Live, broadcast, studio, signalfordeling og faste installasjoner
Vanlige spørsmål om Whirlwind SP1X3LL
Hva brukes Whirlwind SP1X3LL til?
Whirlwind SP1X3LL brukes til å fordele et lydsignal på linjenivå til tre separate utganger. Den har én direkte utgang og to transformatorisolerte utganger og passer når det samme signalet må sendes til flere miksere, innspillingsenheter eller andre lydsystemer.
Hva er forskjellen mellom den direkte utgangen og de isolerte utgangene?
Den direkte utgangen videresender signalet uten splitterens tiltenkte nivåreduksjon. De to transformatorisolerte utgangene gir galvanisk separasjon mellom tilkoblede systemer og har et signalnivå som er 6 dB lavere enn nivået på den direkte utgangen. Begge de isolerte utgangene har også individuelle Ground Lift-brytere.
Kan Whirlwind SP1X3LL bidra til å eliminere brum og jordsløyfer?
Ja, de to transformatorisolerte utgangene bidrar til å redusere risikoen for jordsløyfer mellom tilkoblede lydsystemer. Hver isolerte utgang har også en egen Ground Lift-bryter som kan brukes for å motvirke brum forårsaket av signaljordforbindelsen.
Trenger Whirlwind SP1X3LL strømforsyning?
Nei, Whirlwind SP1X3LL er en helt passiv splitter som ikke krever strømadapter eller batterier. Signalet fordeles gjennom den interne kretsen og transformatorene uten aktiv elektronikk.
Hvilket maksimalt signalnivå tåler Whirlwind SP1X3LL?
Whirlwind SP1X3LL er beregnet for linjenivåsignaler og har et spesifisert maksimalt inngangsnivå på +20 dBu ved 20 Hz. Den er dermed tilpasset bruk med profesjonelle lydkilder på linjenivå, for eksempel miksere og lydprosessorer.
